Power over Ethernet – способи підключення камера з підтримкою PoE і без PoE

Як підключити відеокамери, залежить від того, чи підтримують камери і маршрутизатори Power over Ethernet (живлення через Ethernet).

1. Камера підтримує Power over Ethernet (PoE) і безпосередньо підключається до порту комутатора або маршрутизатора з PoE.

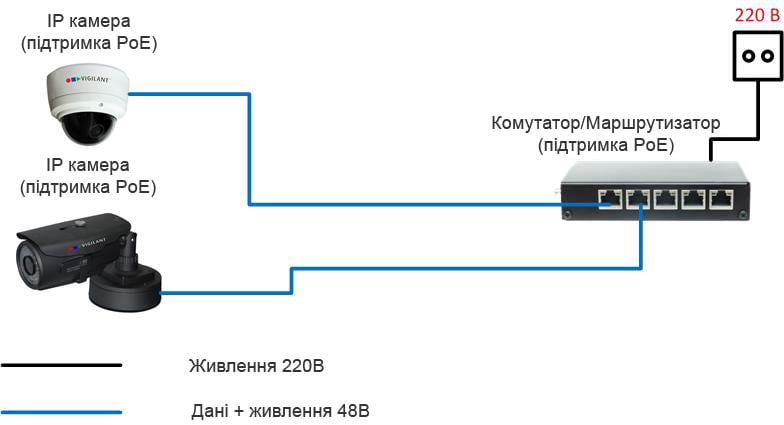

Мал.1 Даний спосіб використовується у випадку, коли і камера, та мережеве обладнання підтримують Power over Ethernet (PoE). Зазвичай даний спосіб живлення застосовуємо, коли в локальній мережі більше 4-5 камер. Переваги:

• простота підключення;
• не вимагає додаткових розеток і блоків живлення.

2. Камера не підтримує Power over Ethernet (PoE) і безпосередньо підключається до порту комутатора або маршрутизатора з PoE.

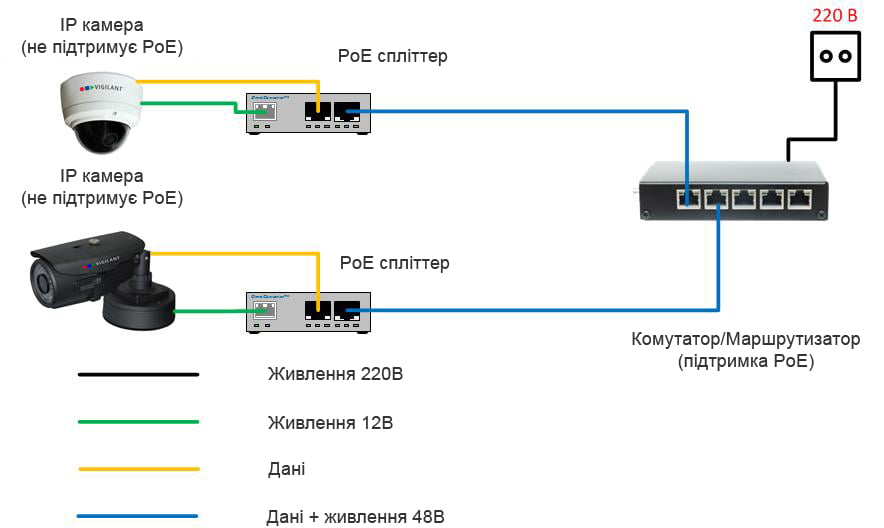

Мал. 2 Даний спосіб використовується у випадку, коли камери не підтримують PoE, а мережеве обладнання (комутатор або маршрутизатор) підтримує Power over Ethernet (PoE). У даному випадку необхідно використовувати PoE спліттер для кожної камери. Зазвичай цей спосіб застосовується, коли біля місця установки камер немає розеток живлення і коли в локальній мережі більше 4-5 камер. Переваги:

• простота підключення камер;
• немає необхідності протягувати кабель для живлення кожної камери.

Недоліки:

• потрібні додаткові сплітери PoE для кожної камери.

3. Камера підтримує Power over Ethernet (PoE) і безпосередньо підключається до порту комутатора або маршрутизатора, який не підтримує PoE.

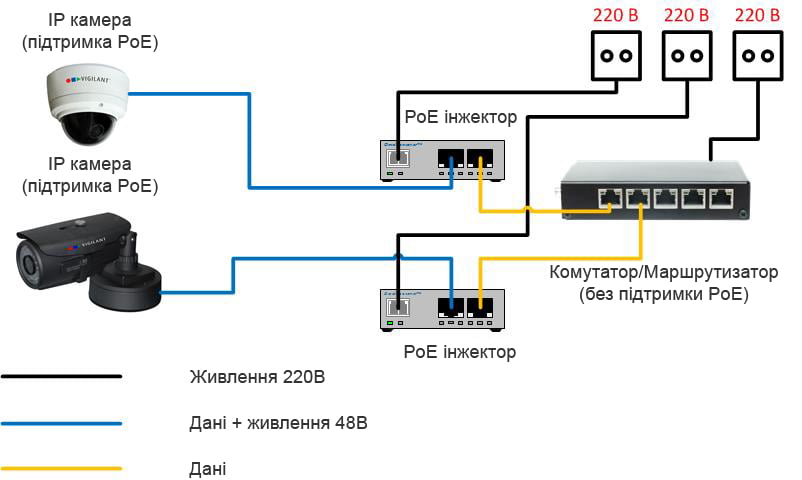

Мал. 3 Даний спосіб використовується у випадку, коли камери підтримують PoE, а мережеве обладнання (комутатор або маршрутизатор) не підтримує Power over Ethernet (PoE). В даному випадку необхідно використання PoE інжекторів для кожної камери. Зазвичай цей спосіб застосовується, коли біля місця установки камер немає розеток живлення, а число камер до 4 шт. Переваги:

• простота підключення камер;
• немає необхідності протягувати кабель для живлення кожної камери.

Недоліки:

• потрібні додаткові інжектори PoE для кожної камери;
• для кожного PoE інжектора потрібна додаткова розетка харчування.

4. Камера підтримує Power over Ethernet (PoE) і безпосередньо підключається до порту комутатора або маршрутизатора, який не підтримує PoE.

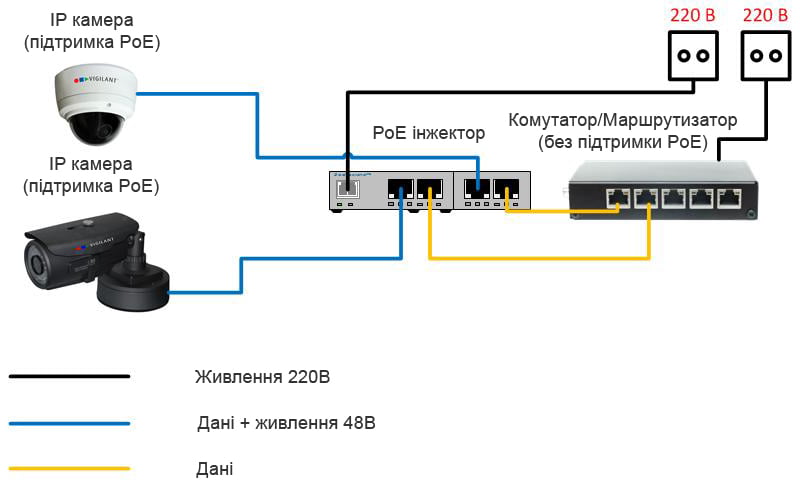

Мал. 4 Даний спосіб використовується у випадку, коли камери підтримують PoE, а мережеве обладнання (комутатор або маршрутизатор) не підтримує Power over Ethernet (PoE). У даному випадку необхідно використовувати багатопортовий PoE інжектор. Зазвичай цей спосіб застосовується, коли біля місця установки камер немає розеток харчування і число камер більше 4 шт. Переваги:

• простота підключення камер;
• немає необхідності протягувати кабель для живлення кожної камери;
• потрібно тільки одна розетка інжектора.

Недоліки:

• потрібен додатковий інжектор PoE.

5. Камера не підтримує Power over Ethernet (PoE) і безпосередньо підключається до порту комутатора або маршрутизатора, який не підтримує PoE.

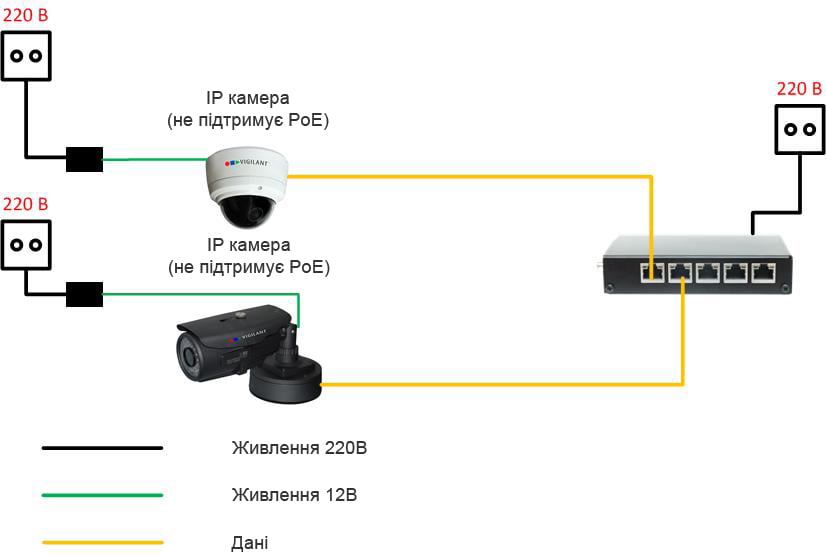

Мал. 5 Даний спосіб використовується у випадку, коли і камери не підтримують PoE, та мережеве обладнання (комутатор або маршрутизатор) не підтримує Power over Ethernet (PoE). У даному випадку необхідно використовувати окремі блоки живлення для камер. Зазвичай цей спосіб застосовується, коли біля місця установки камер є розетки. Переваги:

• простота підключення камер;
• не потрібно додаткового обладнання;
• немає необхідності протягувати кабель для живлення кожної камери.

6. Камера не підтримує Power over Ethernet (PoE) і безпосередньо підключається до порту комутатора або маршрутизатора, який не підтримує PoE.

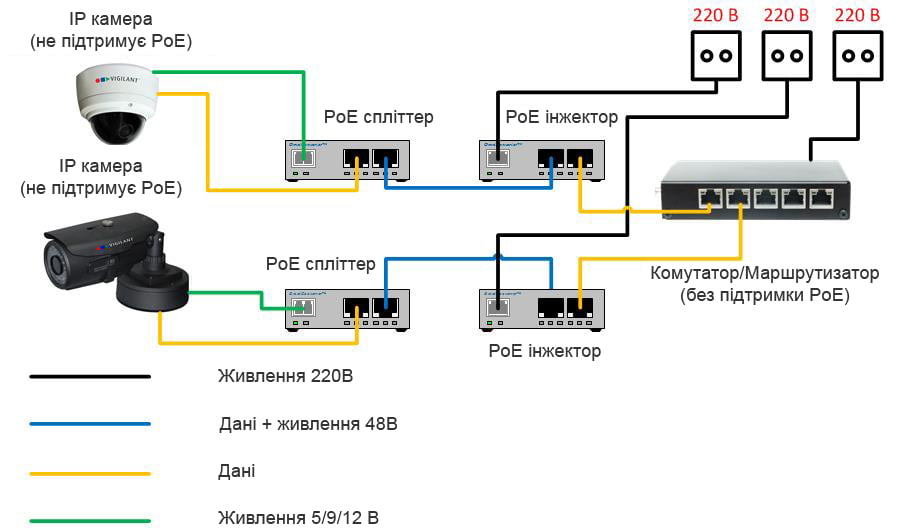

Мал. 6 Даний спосіб використовується у випадку, коли і камери не підтримують PoE, та мережеве обладнання (комутатор або маршрутизатор) не підтримує Power over Ethernet (PoE). У даному випадку необхідно використовувати окремі пари PoE спліттер і інжектор для підключення кожної камери. Зазвичай цей спосіб застосовується, коли біля місця установки камер немає розетки живлення. Недоліки:

• потрібно додаткове обладнання для кожної камери;
• потрібна додаткова розетка живлення для кожного PoE інжектора.

7. Камера не підтримує Power over Ethernet (PoE) і безпосередньо підключається до порту комутатора або маршрутизатора, який не підтримує PoE.

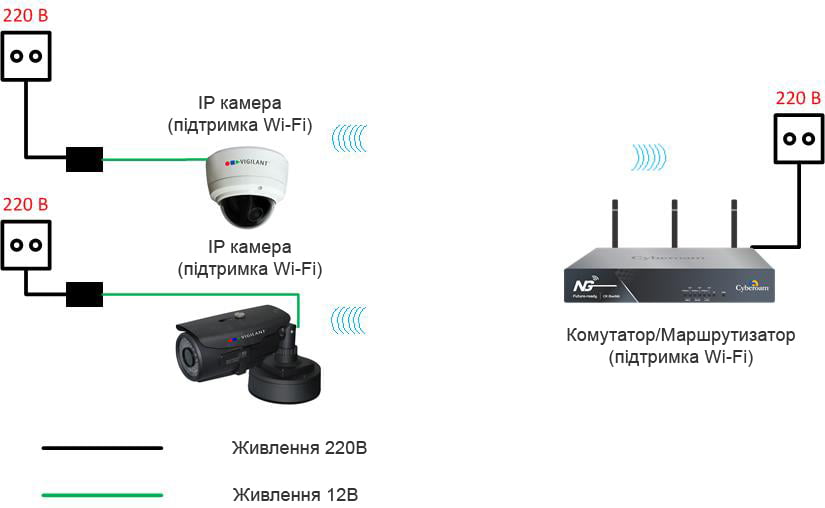

Мал. 7 Даний спосіб використовується у випадку, коли камери підключаються до мережі по Wi-Fi. В даному випадку необхідно використання окремих блоків живлення для камер. Зазвичай цей спосіб застосовується, коли біля місця установки камер є розетки, але немає можливості підключити камеру до провідної мережі. Переваги:

• простота підключення камер;
• не потрібно додаткового обладнання;
• немає необхідності протягувати кабель для передачі даних.

Недоліки:

• потрібна розетка живлення для кожної камери;
• якість радіо сигналу не завжди дозволяє передавати якісний відеосигнал.
