Налаштування перекидання порту (Virtual Server) на маршрутизаторах D-Link серії DSR

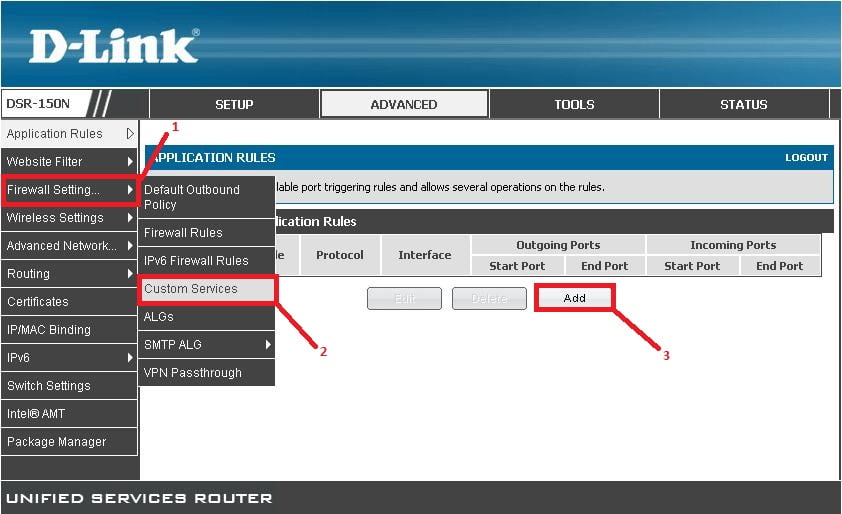

Увійдіть на маршрутизатор через Web-інтерфейс (за замовчуванням IP адреси маршрутизатора 192.168.10.1). Вибрати закладку “ADVANCED”, (див. Мал.1). Мал.1 У лівому меню вибираємо пункт “Firewall Setting …”, далі підпункт “Custom Services”. В отриманому вікні натискаємо кнопку “Add” (див. Мал.2). Мал.2 Заповнюємо необхідні параметри, що відносяться до створення віртуального сервера (див. Мал.3). Наприклад:
  • поле “Name” довільне ім’я сервісу: RTSP-CAM;
  • поле “Type” з меню вибираємо “BOTH”;
  • поле “Port Type” з меню вибираємо “Port Range”;
  • поле “Start Port” вписуємо номер порту, за яким сервер у камери буде запитувати відео потік: 8 554;
  • поле “Finish Port” вписуємо такий же номер порту, як і “Start Port”: 8 554;

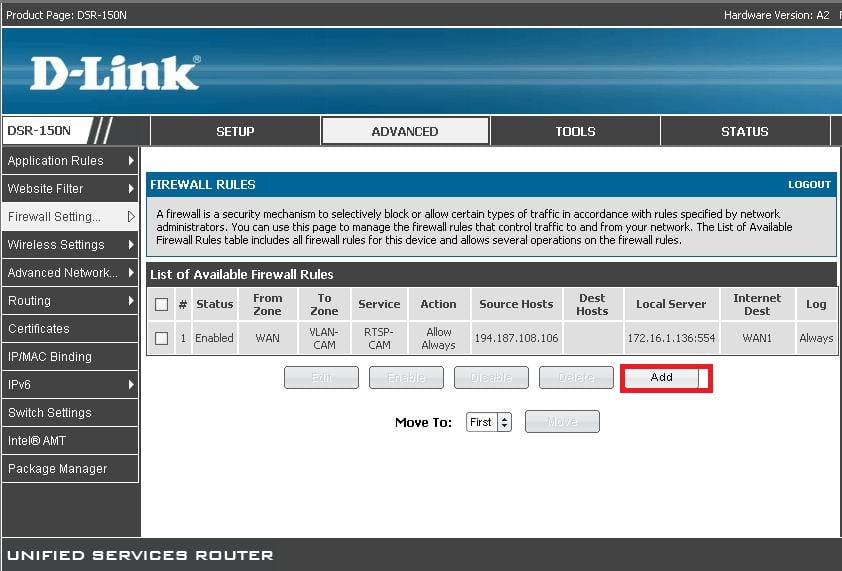

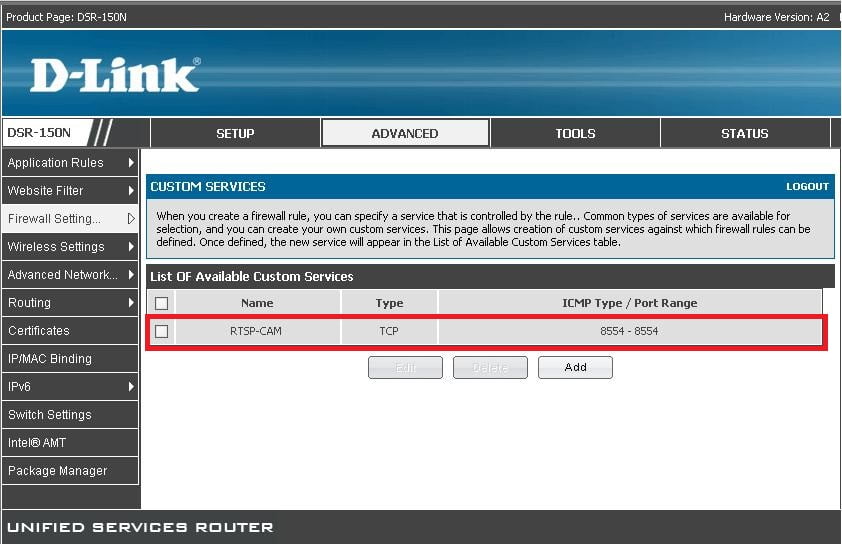

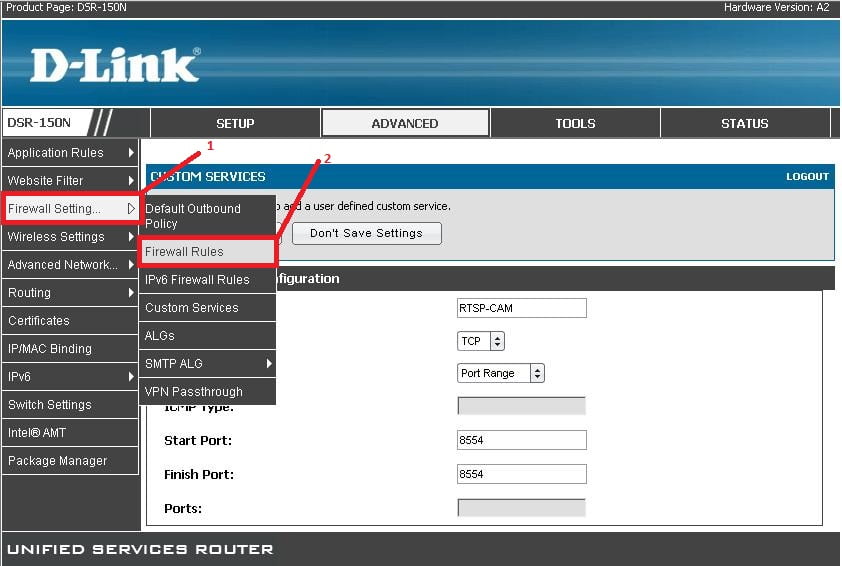

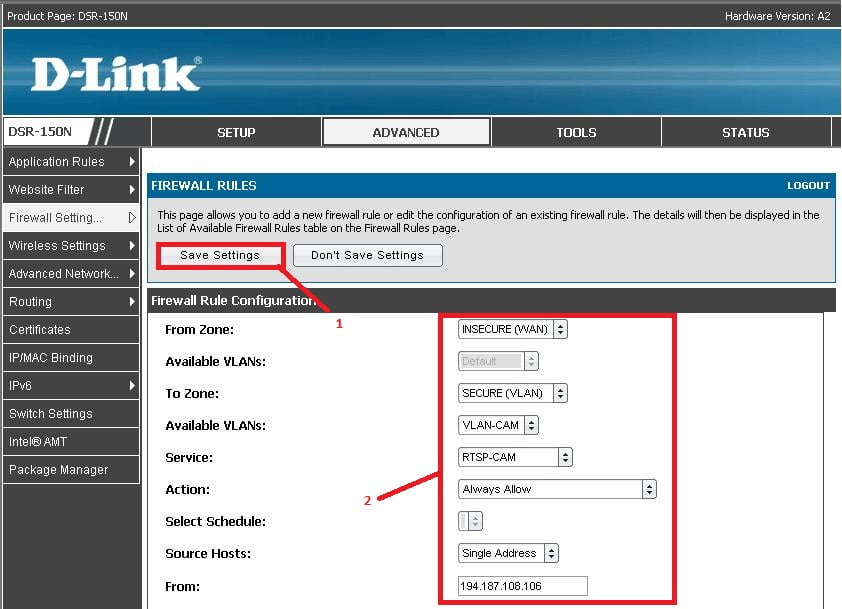

Не забудьте зберегти зміни, натиснувши кнопку “Save Setting”. Мал.3 У результаті повинен з’явитися в таблиці рядок аналогічний (див. Мал.4). Мал.4 У лівому меню вибираємо пункт “Firewall Setting …”, далі підпункт “Firewall Rules”. В отриманому вікні натискаємо кнопку “Add” (див. Мал.5-6). Мал.5   Мал.6 Створюємо правило для Firewall, яке дозволяє проходження потрібного трафіку. Наприклад: (див. Мал.7). Мал.7 From Zone – зона звідки буде перекидатися портал. WAN це перекидання з інтернету, тому вибираємо WAN; To Zone – зона куди буде кидок. Вибираємо VLAN; Available VLANs – зі списку вибираємо VLAN-CAM; Service – вибираємо створене нами правило RTSP-CAM; Action – вибираємо Always Allow (Дозволити.); Source Hosts – встановлюємо параметр Single Address; From – вказуємо IP адресу сервера, який буде запитувати потік, 194.187.108.106 Підвкладка Destination NAT Settings: Destination NAT Settings – вказуємо IP адресу, що належить IP-камері всередині мережі: 172.16.1.136; Enable Port Forwarding – активуємо перекидання порту (ставимо галку); Translate Port Number – вказуємо номер порту: 554. Даний порт повинен відповідати порту, який налаштований на камері; External IP Address – призначення перекидання. Вибираємо Dedicated Wan; Зберігаємо зміни Save Setting.
