Power over Ethernet – способы подключения камер с поддержкой PoE и без PoE

Как подключить видеокамеры, зависит от того, поддерживают ли камеры и маршрутизаторы Power over Ethernet (питание через Ethernet).

1. Камера поддерживает Power over Ethernet (PoE) и непосредственно подключается к порту коммутатора или маршрутизатора с PoE.

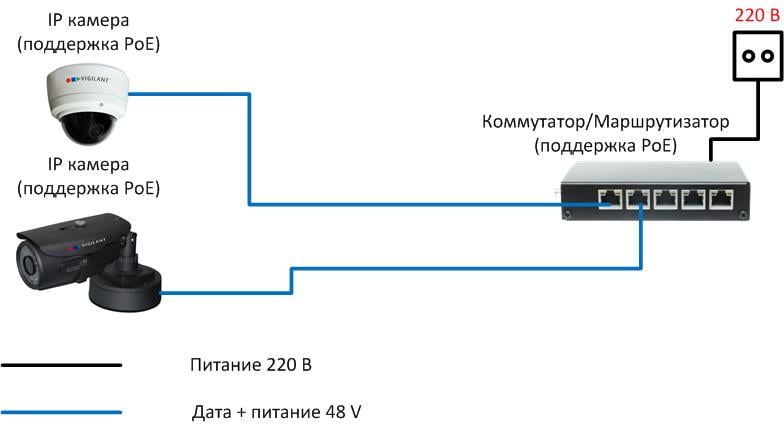

Рис.1 Данный способ используется в случае, когда и камера, и сетевое оборудование поддерживают Power over Ethernet (PoE). Обычно данный способ питания применим, когда в локальной сети более 4-5 камер. Достоинства:

• простота подключения;
• не требует дополнительных розеток и блоков питания.

2. Камера не поддерживает Power over Ethernet (PoE) и непосредственно подключается к порту коммутатора или маршрутизатора с PoE.

Рис. 2 Данный способ используется в случае, когда камеры не поддерживают PoE, а сетевое оборудование (коммутатор или маршрутизатор) поддерживает Power over Ethernet (PoE). В данном случае необходимо использовать PoE сплиттер для каждой камеры. Обычно данный способ применяется, когда возле места установки камер нет розеток питания и когда в локальной сети более 4-5 камер. Достоинства:

• простота подключения камер;
• нет необходимости протягивать кабель для питания каждой камеры.

Недостатки:

• требуются дополнительные сплиттеры PoE для каждой камеры.

3. Камера поддерживает Power over Ethernet (PoE) и непосредственно подключается к порту коммутатора или маршрутизатора, который не поддерживает PoE.

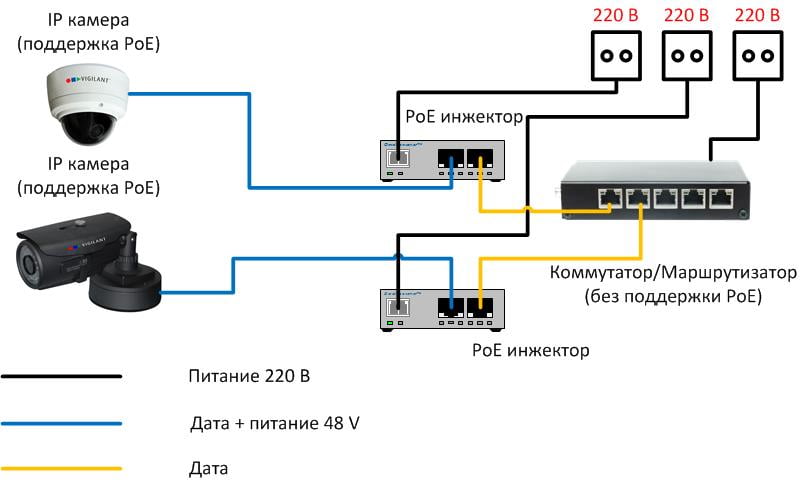

Рис.3 Данный способ используется в случае, когда камеры поддерживают PoE, а сетевое оборудование (коммутатор или маршрутизатор) не поддерживает Power over Ethernet (PoE). В данном случае необходимо использование PoE инжекторов для каждой камеры. Обычно данный способ применяется, когда возле места установки камер нет розеток питания и число камер до 4 шт. Достоинства:

• простота подключения камер;
• нет необходимости протягивать кабель для питания каждой камеры.

Недостатки:

• требуются дополнительные инжекторы PoE для каждой камеры;
• для каждого PoE инжектора требуется дополнительная розетка питания.

4. Камера поддерживает Power over Ethernet (PoE) и непосредственно подключается к порту коммутатора или маршрутизатора, который не поддерживает PoE.

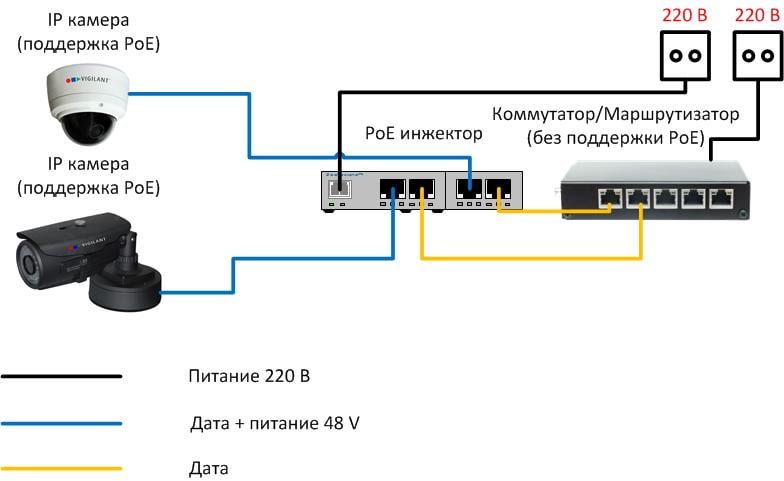

Рис. 4 Данный способ используется в случае, когда камеры поддерживают PoE, а сетевое оборудование (коммутатор или маршрутизатор) не поддерживает Power over Ethernet (PoE). В данном случае необходимо использовать многопортовый PoE инжектор. Обычно данный способ применяется, когда возле места установки камер нет розеток питания и число камер более 4 шт. Достоинства:

• простота подключения камер;
• нет необходимости протягивать кабель для питания каждой камеры;
• требуется только одна розетка инжектора.

Недостатки:

• требуется дополнительный инжектор PoE.

5. Камера не поддерживает Power over Ethernet (PoE) и непосредственно подключается к порту коммутатора или маршрутизатора, который не поддерживает PoE.

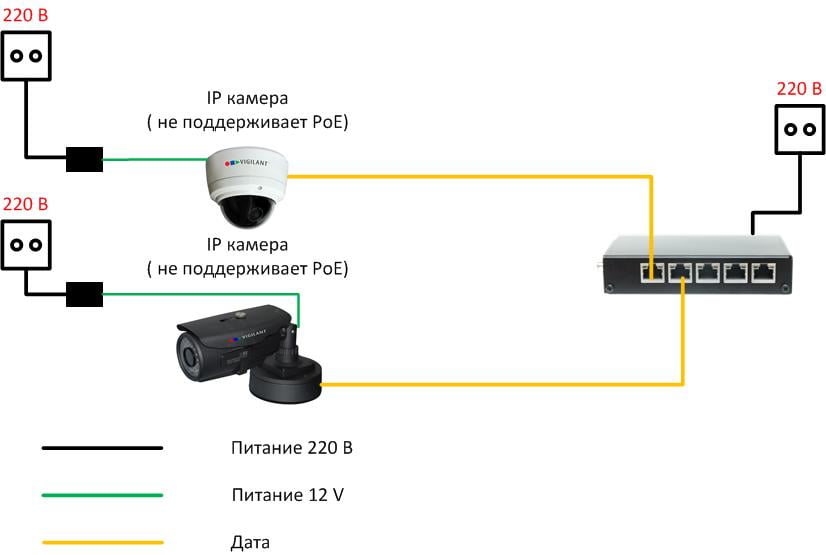

Рис. 5 Данный способ используется в случае, когда и камеры не поддерживают PoE, и сетевое оборудование (коммутатор или маршрутизатор) не поддерживает Power over Ethernet (PoE). В данном случае необходимо использование отдельные блоки питания для камер. Обычно данный способ применяется, когда возле места установки камер есть розетки. Достоинства:

• простота подключения камер;
• не требуется дополнительного оборудования;
• нет необходимости протягивать кабель для питания каждой камеры.

6. Камера не поддерживает Power over Ethernet (PoE) и непосредственно подключается к порту коммутатора или маршрутизатора, который не поддерживает PoE.

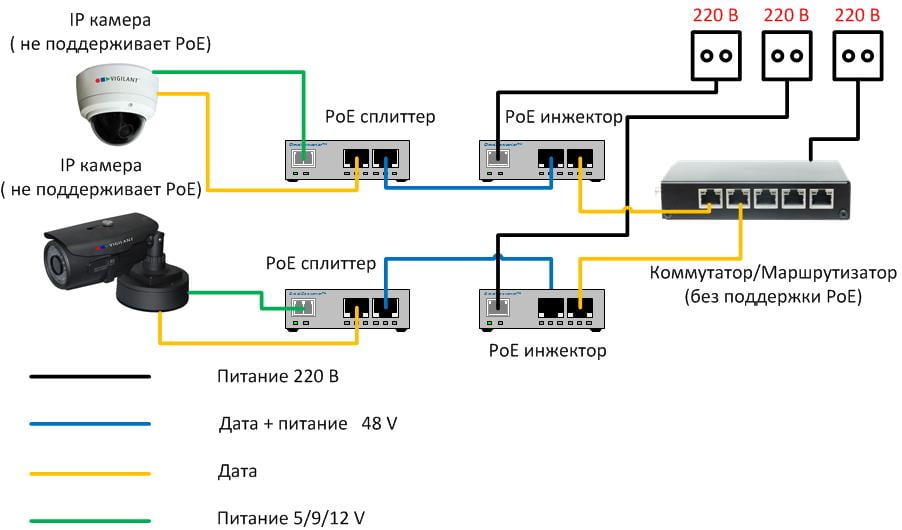

Рис.6 Данный способ используется в случае, когда и камеры не поддерживают PoE, и сетевое оборудование (коммутатор или маршрутизатор) не поддерживает Power over Ethernet (PoE). В данном случае необходимо использовать отдельные пары PoE сплиттер и инжектор для подключения каждой камеры. Обычно данный способ применяется, когда возле места установки камер нет розетки питания. Недостатки:

• требуется дополнительное оборудование для каждой камеры;
• требуется дополнительная розетка питания для каждого PoE инжектора.

7. Камера не поддерживает Power over Ethernet (PoE) и непосредственно подключается к порту коммутатора или маршрутизатора, который не поддерживает PoE.

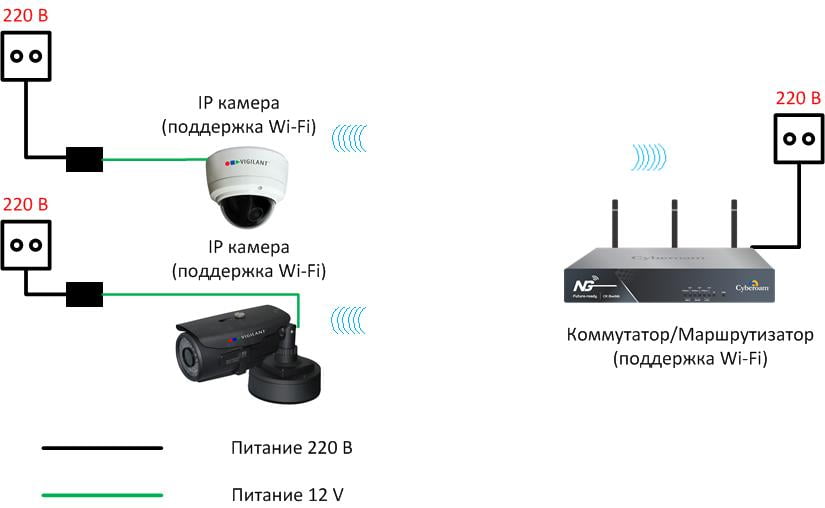

Рис.7 Данный способ используется в случае, когда камеры подключаются к сети по Wi-Fi. В данном случае необходимо использование отдельных блоков питания для камер. Обычно данный способ применяется, когда возле места установки камер есть розетки, но нет возможности подключить камеру к проводной сети. Достоинства:

• простота подключения камер;
• не требуется дополнительного оборудования;
• нет необходимости протягивать кабель для передачи данных.

Недостатки:

• требуется розетка питания для каждой камеры;
• качество радио сигнала не всегда позволяет передавать качественный видеосигнал.
